Установка контактной точечной (конденсаторной) сварки ЭХЗ-КТС
Инженеры компании «ВЕЛД-ФОРС», собрав достаточное количество информации от специалистов по электрохимической защите и проанализировав практику приварки выводов ЭХЗ, пришли к созданию мобильной установки контактной точечной (конденсаторной) приварки кабельных наконечников выводов ЭХЗ к промысловым и магистральным газонефтепроводам.
Коллективом была проделана большая исследовательская работа по сравнению и выбору типа сварки, наиболее подходящего для данных целей. Проведен значительный объем опытно-конструкторских работ по изготовлению прототипа, опытного образца, настройке параметров и режимов работы установки.
В тесном взаимодействии с отделом главного сварщика ОАО «Газпром» (Вышемирский Е. М., Артеменко Т. В.) и лабораторией сварки и контроля ООО «Газпром ВНИИГАЗ» (Севостьянов С. П., Цыплаков А. И.) были проведены испытания установки с исследованием полученных в результате сварочных соединений, устранялись выявленные замечания.
Установка «ЭХЗ–КТС» (ТУ 3441−005−27451073−2011) предназначена для приварки наконечников с выводами кабелей электрохимической защиты к телу магистральных газо- и нефтепроводов, продуктопроводов, а также к любым другим металлическим поверхностям в стационарных или полевых условиях.
Установка использует энергию конденсаторной батареи, которая генерирует дуговой разряд, проходящий через наконечник специальной конструкции. Наконечник фиксируется на трубопроводе магнитным держателем.

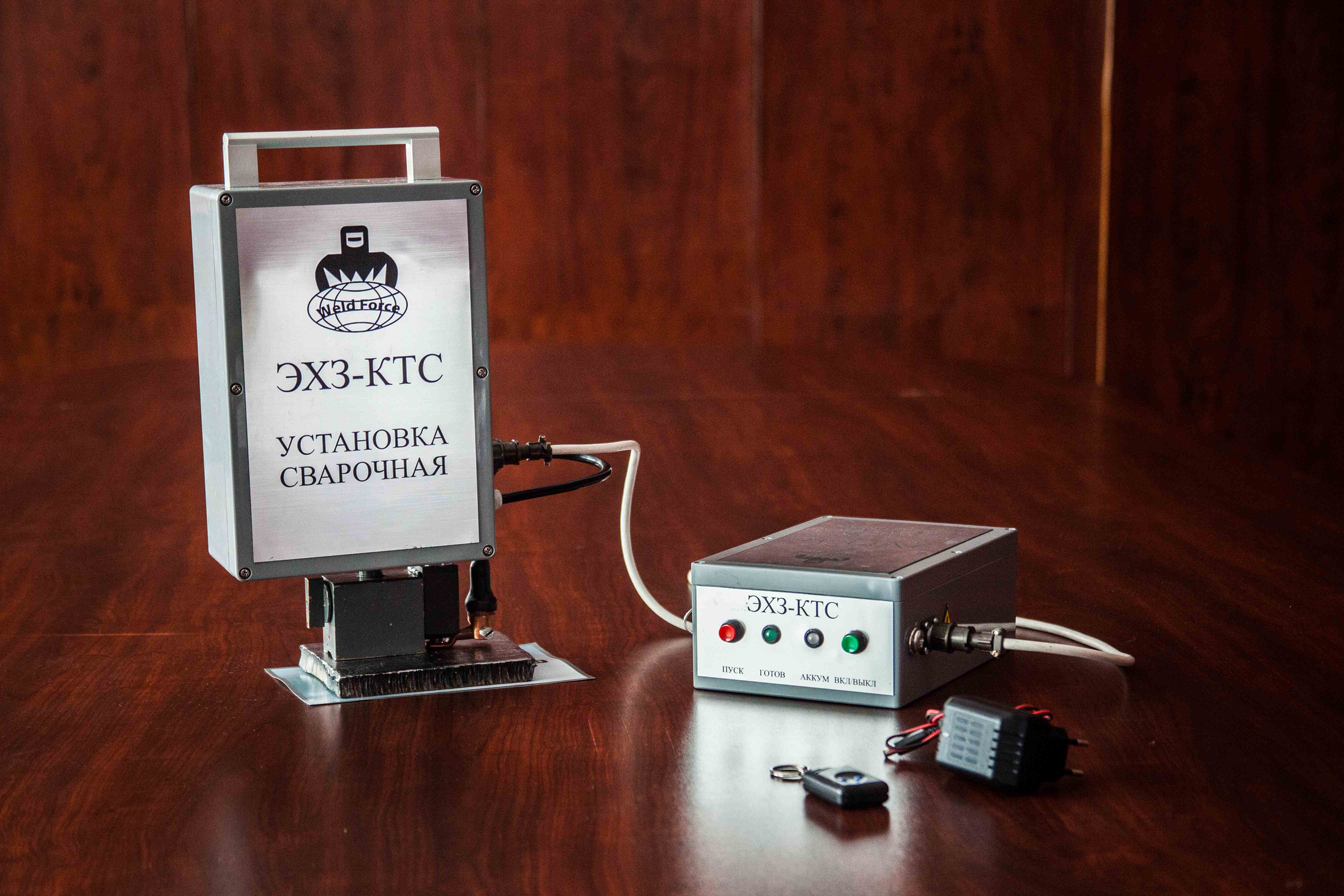

Установка ЭХЗ-КТС в комплекте.
Характеристики установки и соединения:
- процесс приварки не оказывает воздействия на свойства внутренней поверхности трубопровода;
- механическая прочность соединения на сдвиг – до 140 МПа;
- используются два типа наконечников для выводов: сечением 4–10 мм2 и 15–35 мм2;
- переходное электрическое соединение контакта наконечник - труба не более 0,05 Ом;
- установка работает как от сети 220 В, так и от внутреннего аккумулятора и позволяет сделать до 30-ти приварок на одной зарядке аккумулятора;
- использование встроенного дистанционного управления сваркой (до 250 м) позволяет производить работы на объектах под эксплуатационным давлением;
- применение установки «ЭХЗ-КТС» позволяет работать с толщинами стенки трубопровода от 1,5 мм и выполнять сварку на горизонтальных, вертикальных и потолочных поверхностях;
- сварка производится без применения дополнительных припоев;
- основная операция сварки (разряд) длится 1–3 мсек, осуществляется без участия сварщика и ее параметры контролируются установкой.
Установка «ЭХЗ-КТС» успешно прошла квалификационные испытания в лаборатории сварки и контроля ООО «Газпром ВНИИГАЗ» (Реестр сварочного оборудования и оборудования для термической резки (http://vniigaz.gazprom.ru/activities/other/standardization-and-certification/reestry-sto-gazprom-2-3.5-046/)).
Технологическая инструкция по применению сварочной установки «ЭХЗ-КТС» утверждена в Департаменте по транспортировке, подземному хранению и использованию газа ПАО «Газпром». Пройдены аттестационные испытания и получены сертификаты НАКС.
Технология введена в нормативы ПАО «Газпром» (Реестр технологий сварки, применяемых при строительстве, реконструкции и ремонте объектов ПАО Газпром (http://vniigaz.gazprom.ru/activities/other/standardization-and-certification/reestry-sto-gazprom-2-3.5-046/)).
